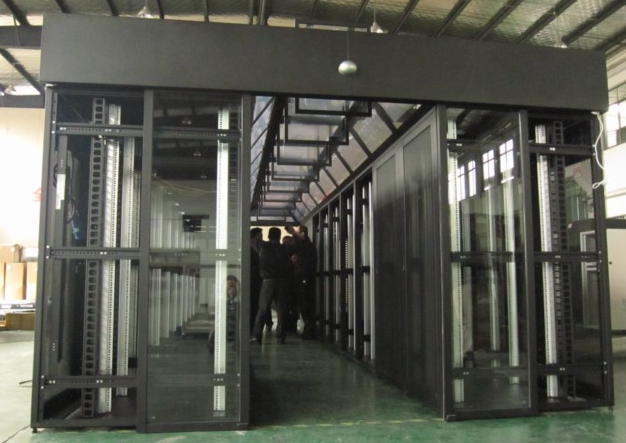

冷通道机柜是机柜的一种类型，功能更完善，能更好的规划机房并解决机房散热的问题，现在在机房建设中应用广泛。

　　冷通道机柜的组成结构：

　　1、冷通道机柜的基本结构由框架、前后门、侧板、顶板、底板及相应定位、紧固件组成。机柜内部可设置安装立柱、层板及进排风、供配电装置等。

　　2、机柜内部设置4根或6根安装立柱，用于安装设备和固定层板。安装立柱能够前后移动调节。安装立柱的间距、孔距等机柜内部尺寸结构应满足GB/T 3047.2 的要求。层板深度为600mm±5mm，标准型层板承重≥60kg，加强型层板承重≥100kg。

　　3、机柜采用上走线设计。顶板后部设置一整体排风口；排风口前两侧各设置一进线孔。进线孔位置具有线缆固定装置。当进线孔较大时，加设橡胶罩或网罩，防止外物落入。当机柜采用封闭管道回风方式时，进线孔用密封圈密封。

　　4、机柜后部左右两侧各设置一条侧边扎线板或走线槽，分别用于通信线缆和电源线的布放与绑扎；机柜配电单元设于右侧扎线板外部。

　　5、机柜采用半封闭式机柜。其中前门封闭，可采用透明或不透明柜门；后门开孔。

　　6、机柜底板前部设置一个可调节进风口，尺寸规格应≥400mm（宽）×350mm（深）。

　　7、机柜内设备正面板平面应配置必要的密封组件，确保冷风全部进入设备正面板进风口，而不致泄漏。密封组件主要包括安装立柱两侧和顶部或底部的密封挡板，密封面板、密封挡板及其它密封组件，采用不易变形、轻便、难燃或不燃材料制作。

　　以上就是图泰机柜为大家介绍的关于“冷通道机柜的组成结构”的相关内容，可在线咨询了解更多产品信息。
