户外电力机箱机柜结构尺寸及如何提升空间利用率!
来源: | 作者:tutaijixiang | 发布时间: 2018-07-13 | 561 次浏览 | 分享到:
      沧州图泰专业技工生产机柜供应全国，产品性价比高，得到一致好评，真诚期待与您的合作。今天小编就来介绍一下户外电力机箱机柜结构尺寸及如何提升空间利用率
工作于户外露天下的电力系统自动化二次设备已经越来越多，无人值守的变电站，将包括远动、继电保护等在内在综合监控系统全部以分散式设备安装在户外以缩短建设周期、成为一个新的趋势。户外机箱机柜还应用于通信、信号控制等广泛领域。研制户外电子设备机柜也就成为结构设计的一个新课题。
　   今天说的这一个机箱机柜采用单舱结构形式，功能舱为前部主设备舱、下部为蓄电池舱，后部为MDF仓，机柜为了防止户外天气的干扰，机柜采用双层结构，内部填充隔热材料，机柜主体结构焊接，部分拼接，主要材料为镀锌钢板，内外表面喷户外粉。这样能防止机箱机柜出现腐蚀。
　  主设备舱满足19英寸标准机框安装要求，其中可安装设备空间为111U;蓄电池舱分两层，机柜按照40AH的设计电池尺寸为175*197*166（高、长、宽)，15KG/只，每层可可满足2只蓄电池的安装，MDF舱模块分三列排布，安装内线模块4个512线，外线模块600线共6个，内外线为1112线（容量满足1024线以上）；光缆引入装置和熔接盒安装在机柜电池仓的侧面。机柜采用散热片散热，可达到30W/K的散热量。机柜安装有照明系统、门禁系统。机柜可安装各种环境监控系统（烟雾、水浸传感器）。电源模块的配置为2P32A+C级防宇器+10A空气开关防宇器，为设备提供安全可靠的顶罩内安装散热片，顶罩安装在机柜后，左侧的进气孔进入冷风，右侧顶罩排出经过交换的热风，机柜内循环为使用风扇吸入机柜内部的热风，经过机柜的散热系统交换机柜内部的热量，交换后的冷风从柜体的左侧出风口出风，形成柜体的内部循环，给柜体内部的设备散热，保证机柜的正常工作温度。地面规划 根据设备的安装空间规划和地面规划，确定机柜占用空间；机柜安装 浇注底座时须在底座预埋接地角钢。
      当我们购回一台机箱机柜设备时候，肯定会因为其安放问题而产生困扰。为了消除您的这种困扰，图泰机箱机柜的小编帮您解决这个问题。

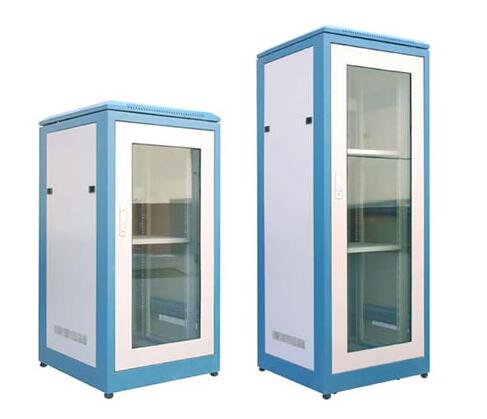

      首先，我们要观察您购买的产品具体规格如何。一般大多数顾客都会购买标准型机箱机柜。那么这种的规格就很容易确定了，标准型的都是19英寸。换算成米数的话，就是不到半米的高度。由此可看出，我们选用的是一款精致小巧型产品。那么在对它进行安置的时候不用考虑它会使用太大空间，而且它具备扩展接口，如果以后涉及到安装特型设备就不用担心无处安装了。接口就是为以后做准备的。
      其次，我们要观察它的使用材质。多数机柜产品采用的都会是冷轧钢板，这种材质目前来看是最好的。因为材质本身就具备很多性能，这样可增强机箱机柜的整体性能。那么如果使用的是其它材质，我们就要考虑我们的安装环境了，防锈能力差，就不能安装在潮湿有水的环境。安装还是要因产品而定。那么对于这种机柜的安装可以考虑壁挂式，那么我们的地面空间就空闲了出来，可以放置其它物品，提高空间利用率。
      我们只通过上述两点，就会发现巧妙的安置机箱机柜，在一定程度上能够大大提高空间利用率。
      户外机箱机柜所面临的环境要比室内所所满对的恶劣，因此在室外的设备就必须具有必定的自我承受才调，这也是户外机箱机柜选用全封闭式计划的主要原因。
      实践证明全封闭式的计划可以跋涉商品的承受才调以及对外界的各种恶劣腐蚀。那么它到底是怎么增强机箱机柜的防护功用呢？
      户外机箱机柜选用不锈钢门轴，双源专用端子箱把手，用箱门内部装有限位和防反弹安排；引线敲落孔改善为“工”字型可拆卸构造，方便了电缆的引进；箱体外部选用的微痕和无痕制造技术，使外观更漂亮。箱体所用的进口不锈钢资料制造，强度好、硬度高、外表漂亮、密封性好、抗腐蚀性强、寿命长、易保护。这些都是跋涉户外机箱机柜设备防护功用的方法。
      关于户外机箱机柜来说防护才调是保证其内部设备以及本身不被外界所损害的根底，而更多的功用、标准计划等都要从不相同的层面来展现设备的完善。户外机箱机柜门和箱体选用全封闭构造，配以密封橡胶条和防水槽，具有防雨、风、沙、尘的四防功用。
沧州图泰机箱机柜生产各种规格尺寸机柜，也可加工定制非标尺寸机柜，厂家直销，价格实惠，欢迎来电垂询。 梅经理热线：17731733366
